500X（A742X）型PN10~PN25泄压持压阀价格报价

上海高乔500X持压泄压阀产品描述：

500X泄压持压阀主要用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。

500X泄压持压阀阀设计选用要点

（ 1 ）工程式中应用的500X泄压持压阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

（ 3 ）500X泄压持压阀的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

（ 4 ）工程中500X泄压持压阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

（ 6 ）500X泄压持压阀应设置在介质单向流动的管路上。

（ 7 ）500X泄压持压阀主阀体上的箭头方向必须与管路系统流向一致。

（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

（ 9 ）500X泄压持压阀水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

（ 10 ）500X泄压持压阀安装前应做强度和严密性试验。

（ 11 ）500X泄压持压阀的强度和严密性试验应符合以下规定。

A、500X泄压持压阀阀门的强度试验压力为公称压力的1.5倍；

B、500X泄压持压阀阀门的严密性试验压力为公称压力的1.5倍；

C、500X泄压持压阀试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；

D、500X泄压持压阀试验持续时间按上表。

上海高乔500X持压泄压阀性能特点：

500X泄压/持压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。非常适用于600口径以下的管道。水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑持压泄压阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。

500X泄压持压阀前要安装过滤器，并应便于排污的要求。

水利控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...

上海高乔500X持压泄压阀技术参数：

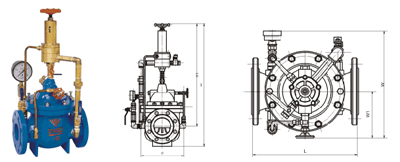

上海高乔400X持压泄压阀外形尺寸：

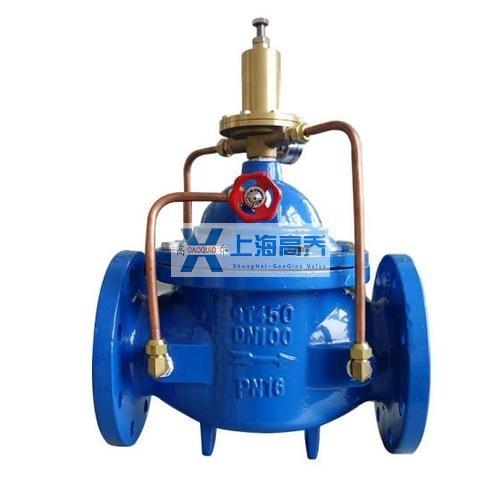

上海高乔400X持压泄压阀产品实拍及解剖图：

上海高乔400X持压泄压阀安装使用说明：
