Z45X弹性座封闸阀产品概述
Z45X弹性座封闸阀有灵敏、可靠、安装方便等特点。可广泛用于自来水、热水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。弹性座封闸阀又叫升降杆闸阀 。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
Z45X弹性座封闸阀主要技术参数
产品名称 | Z45X直埋式弹性座封闸阀 |
产品型号 | Z45X |
公称通径 | DN40～400mm |
压力范围 | 1.0MPa-1.6MPa |
阀体材质 | 铸铁、铸钢 |
型号 | 直埋Z45X-10 | 直埋Z45X-16 |
公称压力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公称通径 | 40～400mm | 40～400mm |
井管长度 | 0.3～2m | 0.3～2m |
井管伸缩调整量 | 0.2～1m | 0.2～1m |
密封实验压力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
强度实验压力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
适用温度 | -40～90℃ | -40～90℃ |
适用介质 | 水、油、天然气及其他非腐蚀性流体 | 水、油、天然气及其他非腐蚀性流体 |
驱动方式 | 手动 | 手动 |
亦可根据客户要求，提供具有技术参数的产品 | ||
Z45X弹性座封闸阀主要零部件材料
阀体 | 灰铸铁、球墨铸铁 |
闸板 | 灰铸铁、球墨铸铁、NBR、NR、EPDM |
阀盖 | 灰铸铁、球墨铸铁 |
阀杆、伸缩杆 | 不锈钢 |
密封套 | 黄铜 |
阀杆螺母 | 黄铜 |
密封圈 | NBR |
井管伸缩部分 | 钢管加两层防腐处理 |
井室井盖 | 灰铸铁、球墨铸铁 |
Z45X弹性座封闸阀其他信息
试验标准：GB13927 AP1598

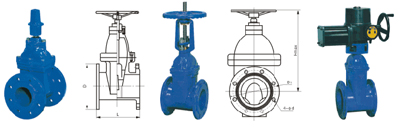

Z45X弹性座封闸阀结构图片
