上海高乔阀门厂一片式球阀产品概述
Q11F片式球阀和法兰闸阀是同属一个类型的阀门，球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被采用较多的一种阀门，此阀一般水平安装。
①一片式球阀技术参数：
②公称压力：1.6-6.4MPa
③适用稳定范围：-20～232℃～350℃
④适用介质：水、油、气及某些腐蚀性液体（W。O。G）
⑤螺纹类型：G。NPT。BSPT。BSP。DI259/2999
上海高乔阀门厂一片式球阀主要技术参数
产品名称 | 一片式球阀 |
产品型号 | Q11F |
公称通径 | DN15-100 |
压力范围 | 1.6-6.4MP |
阀体材质 | 不锈钢（304L/R、316L/R） |
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
上海高乔阀门厂一片式球阀主要零部件材料
零件名称 | 材质 |
密封圈 | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 |
密封垫 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢SS316 |
阀体 | 不锈钢CF8M |
阀杆 | 不锈钢SS316 |
止推垫圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料压盖螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不锈钢SS304 |
上海高乔阀门厂一片式球阀其他信息
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

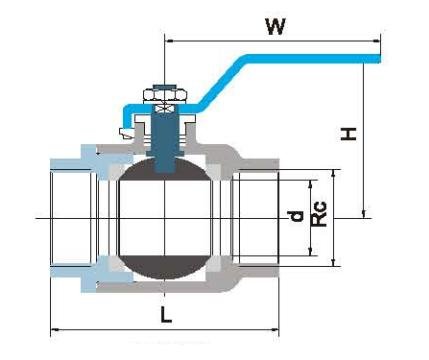

上海高乔阀门厂一片式球阀结构图片
